Bureau d’études en Serrurerie et Métallerie

Serrurerie et Métallerie acier et aluminium

ORPY INGENIERIE est un bureau d’étude technique en mesure de formaliser vos notes de calcul et prendre en charge diversité de vos projets de serrurerie et métallerie (passerelle, plateforme, plancher, escalier, garde-corps, échelle et échelle à crinoline, abris, pergola, carport, préau…) en acier et en aluminium. Les différents logiciels de conception et dimensionnement que nous utilisons nous permettent de vous accompagner sur chacune des phases de vos projets. Notre bureau d’études mécaniques est en mesure de vous accompagner sur le développement d’équipements nouveaux, de valider des ensembles existants, ou encore de donner un avis technique concernant les choix à réaliser pour vos opérations de renforcements et maintenance.

Exemples de prestations réalisées en serrurerie et métallerie :

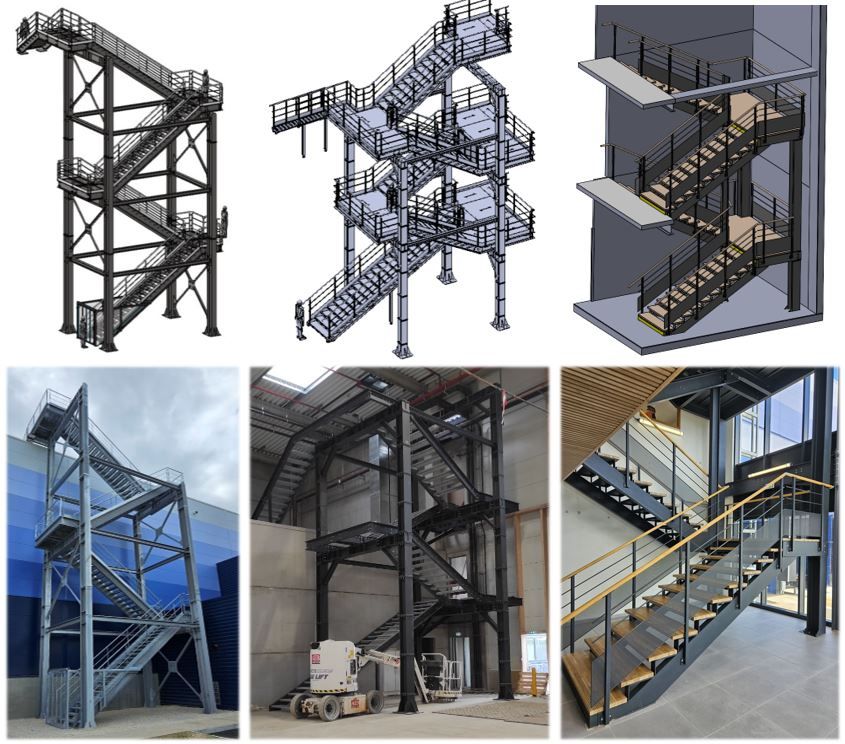

Planchers, plateformes, escaliers droit, escaliers à volées, escaliers tournants, garde-corps, rampe d’accès, portails, moyens d’accès, abris, …

Conception et calculs structure métallique plateforme industriel — Plateforme de visite

Plateforme type 1 — Plateforme de maintenance

Conception et calculs structure métallique abribus — Abri bus

Chargements considérés :

Charges ponctuelles et réparties ;
Roulage véhicule ;
Effets climatiques : vent, neige ;
Mouvements de sols : séisme ;
Feu.

Contenu de nos prestations :

Prises de mesures sur site ;
Évaluation de la dureté des matériaux en présence (PCE-2500N) ;
Mesure épaisseur métal (PCE-TG-300) et revêtement (PCE-CT-27FN) par méthode ultrason ;
Diagnostic, Inspection et Expertise ;
Étude de faisabilité ;
Étude d’avant-projet ;
Étude d’exécution ;
Détermination des descentes de charges aux ancrages et sur les assemblages ;
Conception, étude et dimensionnement d’équipements nouveaux ;
Dossier de plans d’exécution (plans de détails, débits et ensembles, plans de montage et élingage) ;
Notices de montage ;
Validation d’ensembles existants ;
Optimisation des indices de performance des sections utilisées ;
Note de calculs escaliers ;
Note de calculs passerelles ;
Note de calculs plateforme ;
Note de calcul garde-corps ;
Note de calcul échelle, échelle à marches et échelle à crinoline ;
Note de calculs abris ;
Note de calculs carports ;
Note de calculs pergolas ;
Note de calculs préaux.

Référentiels normatifs :

Structure métallique : EUROCODE 0-1-3-8-9, NV65, CM66, VDI 2230, CTS, NF P90-309 ;
Escalier, Passerelle et Plateforme industriels : NF E 85-015, NF EN 14122-1, NF EN 14122-2, NF EN 14122-3 ;
Passerelle, Plateforme et Escalier : ERP, PMR et Code du travail ;
Garde-corps industriels : NF E 85-015 et NF EN 14122-3 ;
Garde-corps code du travail : NF P 01-012 ;
Échelle et Échelle à crinoline : NF E 85-015 et NF EN 14122-4.

Logiciels utilisés :

Afin de rester au plus proche du besoin de nos clients, nos collaborateurs disposent d’un panel de compétences élargies, nous permettant de réaliser nos prestations sur une large gamme de logiciels :

Calcul mécanique : RDM07, Robot Structural Analysis, SolidWorks, SolidWorks Simulation…

Questions fréquentes :

Quels ouvrages de serrurerie et métallerie peuvent être conçus ou vérifiés ?

Les études peuvent concerner des planchers, plateformes de maintenance ou de visite, passerelles, escaliers droits ou tournants, rampes, garde-corps, portails, échelles, échelles à crinoline et autres moyens d’accès. Elles peuvent aussi porter sur des abris, pergolas, carports, préaux, structures de remorque ou équipements métalliques sur mesure en acier ou en aluminium. La mission peut viser un ouvrage neuf, la validation d’un existant, une modification ou un renforcement. Le périmètre doit préciser l’usage, le public concerné, l’environnement, les accès, les charges et les interfaces avec le support.

Quelles charges sont prises en compte pour calculer un escalier, une plateforme ou un garde-corps ?

Les charges dépendent de l’ouvrage et de son usage. Le calcul peut intégrer le poids propre, des charges ponctuelles ou réparties, la circulation de personnes ou de véhicules, les équipements, la maintenance, le vent, la neige, le séisme et, lorsque le projet l’exige, le feu. Un garde-corps reçoit des efforts horizontaux et locaux spécifiques ; une plateforme peut être gouvernée par la flèche ou les vibrations autant que par la résistance. Les combinaisons et coefficients sont choisis selon le référentiel applicable, le lieu, la catégorie d’usage et les exigences du maître d’ouvrage.

Quelles normes s’appliquent aux moyens d’accès et ouvrages de métallerie ?

Le référentiel dépend de la destination. Pour les accès permanents aux machines, les séries NF EN ISO 14122 et les normes françaises pertinentes peuvent intervenir ; pour les ouvrages de bâtiment ou industriels, les Eurocodes, les règles d’accessibilité, le Code du travail et les exigences ERP peuvent également être concernés. Les garde-corps, escaliers, passerelles et échelles ne relèvent donc pas tous d’une norme unique. Il faut identifier l’usage, les personnes exposées, le statut du site et les documents contractuels avant le dimensionnement. Les éditions et annexes applicables doivent être confirmées lors de la revue technique.

Comment vérifier un ouvrage de métallerie existant avant une modification ou un renforcement ?

La vérification commence par les plans disponibles et une observation de l’état réel. Des prises de mesures permettent de confirmer les sections, épaisseurs, assemblages, appuis et ancrages. Selon le besoin, des mesures d’épaisseur par ultrasons, de revêtement ou de dureté peuvent compléter le diagnostic, sans remplacer une caractérisation plus poussée lorsqu’elle est nécessaire. La corrosion, les déformations, fissures apparentes, jeux et réparations sont documentés. Le recalcul utilise ensuite les charges futures et des hypothèses traçables pour identifier les éléments conservables, les renforcements et les investigations encore requises.

Quels livrables comprend une étude de serrurerie ou métallerie ?

Selon la phase, ORPY INGENIERIE peut produire une étude de faisabilité, un avant-projet, une note de calcul, une modélisation 3D et un dossier de plans d’exécution. Les plans peuvent inclure les ensembles, détails, débits, assemblages, ancrages, montage et élingage. Les descentes de charges et réactions utiles au génie civil ou aux supports peuvent être communiquées. Une notice de montage peut compléter le dossier si elle est prévue. Pour un existant, le rapport distingue les observations, hypothèses, vérifications et recommandations afin que les réserves et responsabilités restent clairement identifiées.
